层次化UPF编码思路

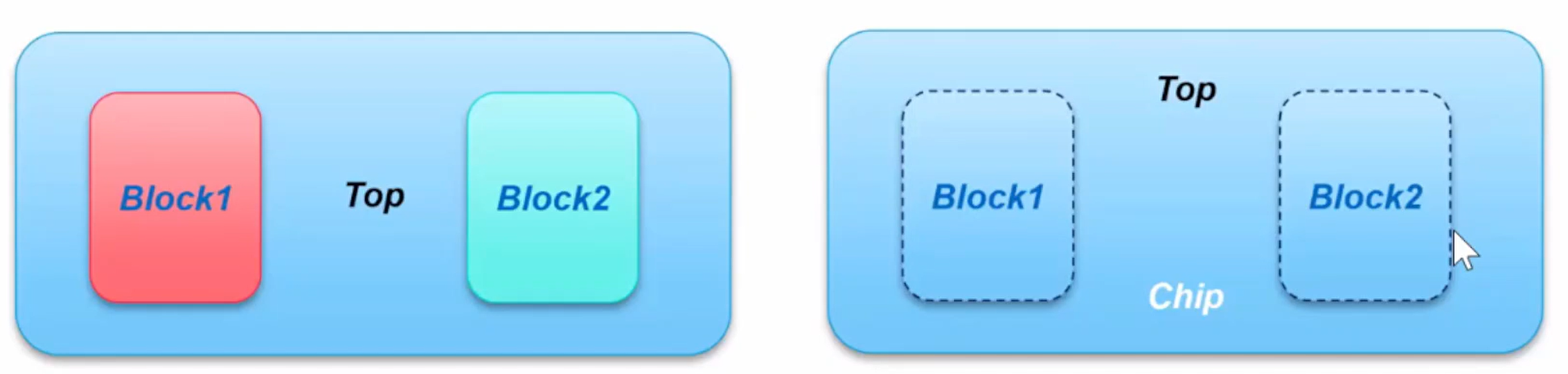

Design Hierarchy

• Block level：模块级别，如CPU/GPU等等
• Top level：芯片去掉Block以外的部分，block被当作Black Box/Interface Logic Model
• Chip level：整个芯片完全flatten的层次

Design Hierarchy

• Block UPF：描述block低功耗信息的完整UPF
  • block使用的电源，以及电源与block的连接
  • block使用的低功耗单元rule
  • power state与chip level兼容
• Top UPF：完整描述芯片的UPF
  • Top only objects的低功耗信息
  • top与block的PG/signal连接
  • Block domain声明，低功耗单元rule（看具体设计）
• Chip UPF：
  • Top & Block UPF的组合
  • 移除重复的定义

Block UPF

• 层次化UPF中的Block UPF编码
  • Power State：必须与Top UPF兼容
  • 只能包含该block内使用的supply set
  • 定义边界端口的低功耗属性

Block UPF example 1

# inside level shifter
create_supply_net VDD_Top
set_port_attributes -ports -driver_supply SS_VDD_TOP
set_level_shifter

# outside level shifter
set_port_attributes -ports -driver_supply SS_VDD_Block

# Block UPF:
# (1) Inside ISO & PSW:
create_supply_net VDD_Top

set port_attributes -ports -receiver_supply SS_VDD_TOP
create_power_switch ...
set isolation ...
# (2) Outside ISO & PSW.
set port_attributes -ports -receiver_supply SS_VDD Block
# (3) Inside PSW & Outside 1SO
create_supply_net VDD_Top
set_port_attributes -ports -receiver_supply SS_VDD Block
create_power_switch ...
